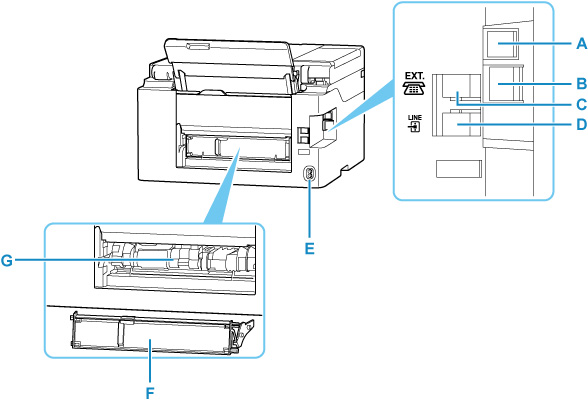

Pogled od zadaj

- A: Vrata USB
- Sem priključite kabel USB, da tiskalnik priključite na računalnik.
- B: Priključek za žično omrežje LAN
- Priključite kabel LAN, da tiskalnik povežete z omrežjem LAN.
- C: Vhod zunanje naprave
- Priključite zunanjo napravo, na primer telefon ali telefonski odzivnik.
- D: Vhod telefonskega priključka
- Povežite telefonsko linijo.
- E: Priključek za napajalni kabel
- Sem priključite priloženi napajalni kabel.
- F: Pokrov transportne enote
- Odstranite, ko odstranjujete zagozden papir.
- G: Transportna enota
- Odprite, ko odstranjujete zagozden papir.

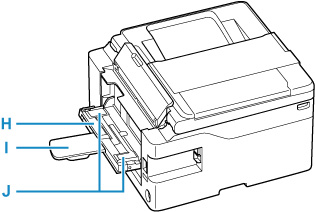

- H: Zadnji ravni pladenj
- V ta pladenj naložite karton velikosti A4, B5 in Letter.
- I: Opora za papir
- Ko nalagate papir v zadnji ravni pladenj, povlecite zadnji ravni pladenj proti sebi.
- J: Vodila za papir
- Poravnajte z obema stranema svežnja papirja.
Pomembno
-
Ne dotikajte se kovinskega ohišja.
-
Medtem ko tiskalnik tiska ali z računalnikom optično bere dokumente, kabla USB ali omrežnega kabla ne smete priključiti ali izključiti. Zaradi tega lahko pride do težav.
